Nafion是Chemours公司开发的全氟磺酸（PFSA）膜材料，以PFSA与PTFE共聚物为基础，具备出色的质子传导能力、机械强度与抗化学腐蚀性。广泛应用于：PEM燃料，水电解槽（制氢、制氧），钒液流电池，直接甲醇燃料电池（DMFC）.

PEM电解水膜电极专为质子交换膜（PEM）水电解系统设计，采用三层结构，具备优异的导电性、催化性能及化学稳定性。每片膜电极由以下三部分组成：

阴极催化剂层：Pt/C（0.1–2 mg/cm²）或 Pt Black（1–4 mg/cm²）

质子交换膜层：Nafion N117 N115

阳极催化剂层：IrO₂ 或 IrRuO₂（1–4 mg/cm²）

催化剂层使用Nafion粘结剂，保证电极层与质子膜之间的界面结合与离子传导性能。

【适用场景】

PEM水电解单电池实验

电解槽电堆开发与性能评估

绿色制氢项目与教学演示

电极材料测试平台与验证系统

催化剂性能对比实验

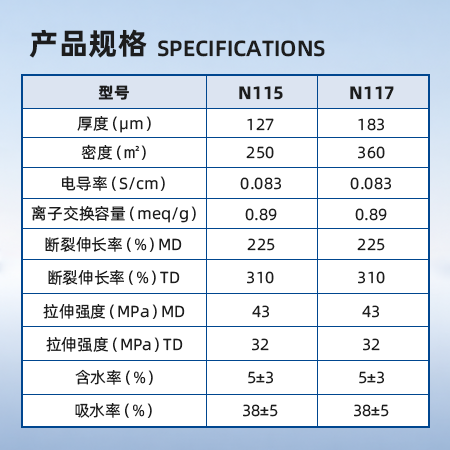

N115（127μm）型号详细解读

挤出膜结构，厚度适中，适配广泛；

适用于连续运行设备，热稳定性优异；

无需剥离背衬，可直接使用；

拉伸强度：43MPa(MD)；吸水率：38%；酸容量：≥0.90meq/g。

N117（183μm）型号详细解读

膜厚设计，尺寸稳定性及抗气体交叉性能出色；

多用于DMFC，氢气生产系统，钒液流电池；

拉伸强度：43MPa(MD)；吸水率：38%；酸容量：≥0.90meq/g。

杜邦质子交换膜 萘酚Nafion全氟硫酸膜N117  N115

包装与使用说明

出厂为干膜形态，铝箔真空密封包装，避免污染与失活；

未使用膜:建议避光、防潮密封保存；

已开封膜:应冷藏保存(4-8°C)，勿冷冻或空气暴露；

问题与建议

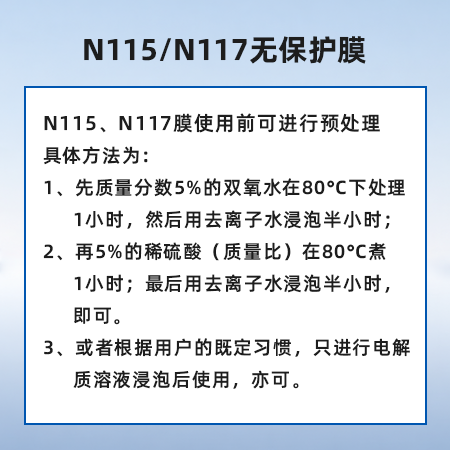

Nafion N115/N117膜使用前如何预处理(电解水)？

推荐四步预处理法

1.氧化清洗:将膜浸泡于5wt.%H2O2溶液中，80°C，加热处理1小时(去除有机杂质)；

2.热水冲洗:取出后用去离子水反复清洗，80°C热水煮膜1小时，去除残余H2O;

3.酸型转换(可选):浸泡在1.0M稀硫酸H2SO4中，80°C,1小时，将膜转换为H+型;

4.终清洗&热如理:用去离子水冲洗至中性，80°C 热水中再次煮1小时，建议重复2~3次;

简化处理选项:如条件限制，可仅进行稀酸激活(1.0MH2SO4,80°C1小时)亦可使用。

小贴士

处理过程请使用高纯去离子水(>18MO·cm);

不建议使用强氧化剂(如H2O2)对NR膜进行处理，以防结构降解;

在纯水中密封冷藏(4~8°C)保存，最迟一周内使用完毕。

Nafion膜在电解水中寿命多久?

一般使用寿命为2000~10000小时;

推荐使用温度:60~80°C;

应避免接触强还原剂/强氧化剂;

定期检查膜色变、起泡、脱层等老化迹象;

膜体能重复使用吗?

可清洗后重复使用，但导电性能与机械性能会有所下降;

膜体若发黄或变脆，应更换新膜;

如何储存未使用膜?

建议放入干燥器或密封袋中，避光防潮;

已活化膜应浸泡于去离子水，冷藏保存(4~8°C);

禁止冷冻或暴露在空气中长时间干燥.
