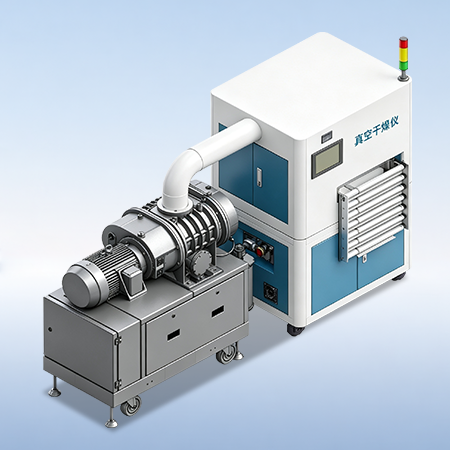

连续式真空闪蒸仪

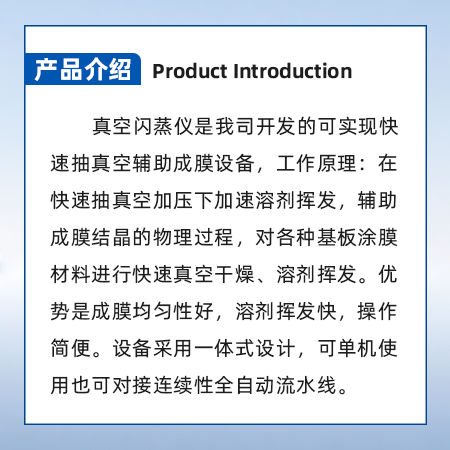

设备用途：

真空闪蒸仪是我司开发的可实现快速抽真空辅助成膜设备，工作原理：在快速抽真空加压下加速溶剂挥发，辅助成膜结晶的物理过程，对各种基板涂膜材料进行快速真空干燥、溶剂挥发。优势是成膜均匀性好，溶剂挥发快，操作简便。设备采用一体式设计，可单机使用也可对接连续性全自动流水线。

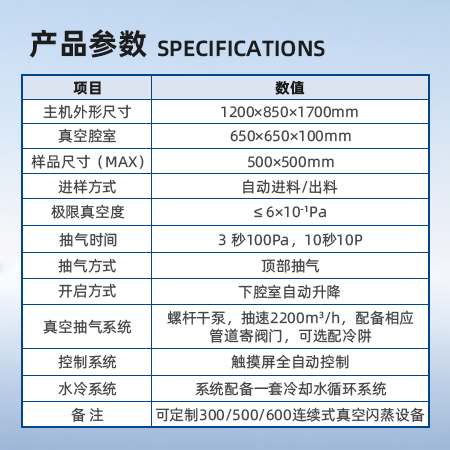

主要技术参数：

1. 主机外形尺寸：1200*850*1700mm

2. 真空腔室：650*650*100mm

3. 样品尺寸（MAX）： 500*500mm

4. 进样方式：自动进料/出料

5. 极限真空度：≤6*10−1Pa

6. 抽气时间：3 秒100Pa，10 秒10Pa；

7. 抽气方式：顶部抽气

8. 开启方式：下腔室自动升降

9. 真空抽气系统：螺杆干泵，抽速2200m3/h，配备相应管道寄阀门，可选配冷阱

10. 控制系统：触摸屏全自动控制

11. 水冷系统：系统配备一套冷却水循环系统

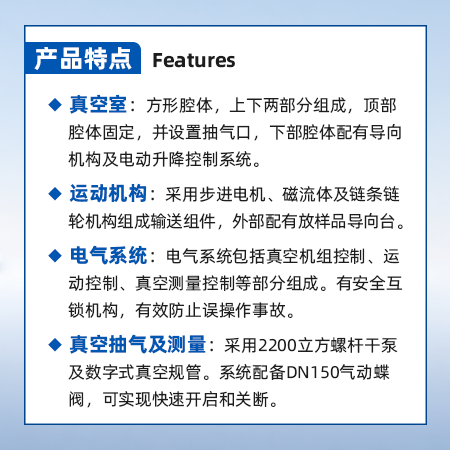

设备结构介绍：

该设备由真空腔室、真空机组和电气系统组成；

真空室

方形腔体，上下两部分组成，顶部腔体固定，并设置抽气口，下部腔体配有导向机构及电动升降控制系统；

运动机构

采用步进电机、磁流体及链条链轮机构组成输送组件，外部配有放样品导向台；

电气系统

电气系统包括真空机组控制、运动控制、真空测量控制等部分组成。有安全互锁机构，有效防止误；

真空抽气及测量：采用2200 立方螺杆干泵及数字式真空规管。系统配备DN150 气动蝶阀，可实现快速开启和关断。

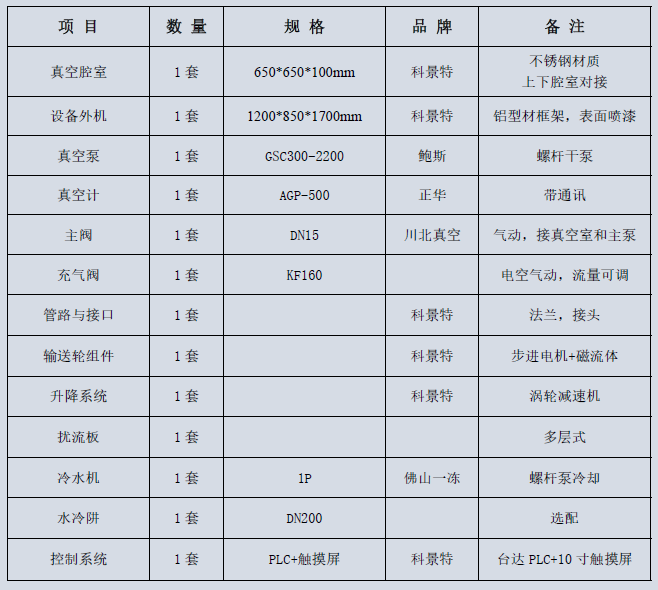

系统主要配置清单：

售后服务：

培训时间：1-2 天，人数不限；

培训内容：

1. 了解设备的工作原理，组成和各组成部分的使用方法；

2. 熟练掌握设备系统和各部件的操作使用方法；

3. 了解设备可能出现的故障，掌握故障的诊断方法，并能完成日常的维护。

备注：可定制300,500,600 连续式真空闪蒸设备。
