高性能中功率程控直流电子负载是一款小体积、高可靠、高性能的中功率直流电子负载，具有150V、600V、1200V三种电压范围，单机功率700W~3kW，支持主从并联扩展。电压、电流多档量程且拥有1MHz高速采样、控制、捕获能力，可实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us。8种工作模式，20多种测试功能。标配LAN、RS232、RS485，数字、模拟监控口，可选配USB、CAN、GPIB通讯等。

高性能中功率程控直流电子负载广泛应用于LED驱动，通讯电源，服务器电源，直流充电桩，车载充电机，动力、燃料电池，保险丝、线束、接触器、继电器等功率电子元器件及其他电力电子产品的设计、验证和生产测试中。

特点

单机输入功率：700W~3kW，可扩展至48kW 电压范围:150V、600V、1200V

电流范围:0~3000A（其他可定制）

电压精度：0.025%F.S.，电流精度：0.05%F.S. 1MHz高速电压、电流采样率，1us控制分辨率

电流、电压上升、下降斜率可设置

短时间超额定功率两倍的带载能力

CV环路速度可设，匹配不同电源

1kHz电压、电流等参数通讯传输速率

支持电压远端采样

具备主从并机功能

支持多机同步输出功能（选配）

多种工作模式：CC、CV、CR、CP、CV+CC、 CV+CR、CR+CC、CP+CC

二十多种测试功能：序列测试，自动测试，短路模拟，时间测量，放电测试，内阻测试，过流测试，过功率测试，扫频测试，负载效应，LED模拟，纹波测量、正弦波功能等

序列支持50个文件，每个文件100步，支持文件链接

标配LAN、RS232、RS485，可选配GPIB、USB、 CAN，具备隔离高速外部数字、模拟监控接口

全方位保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、反接告警等

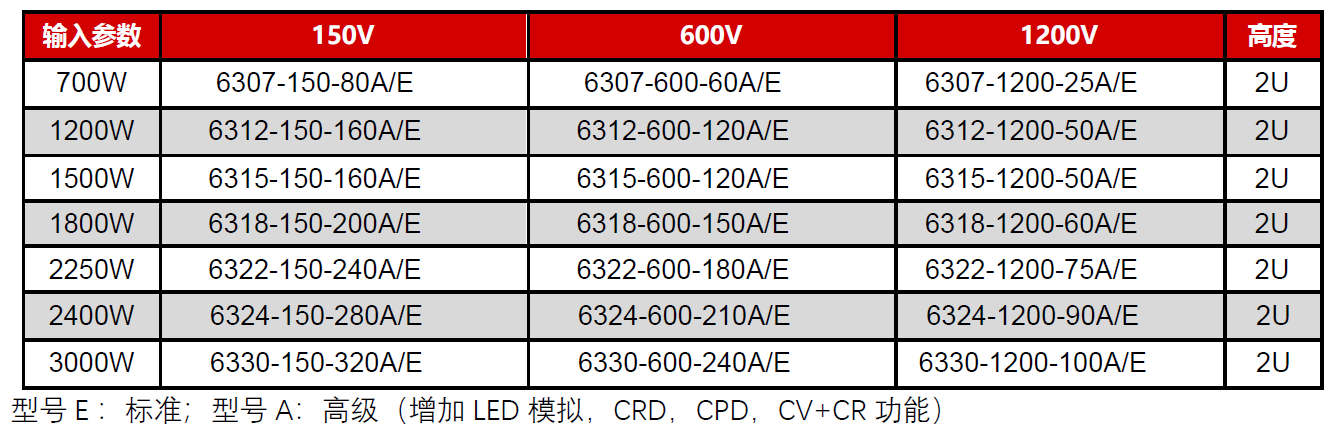

快速选型表

应用领域

电源类测试：AC/DC 电源、DC/DC 转换器、LED、通讯、服务器、适配器等中小功率电源；

锂电池、燃料电池、超级电容等电化学能源放电测试；

保险丝、线束、继电器、连接器、传感器等电子元器件类测试。

高功率密度

高性能中功率程控直流电子负载采用高功率密度设计，体积是传统电子负载的一半，散热性能提高一倍，重量仅是传统电子负载一半。

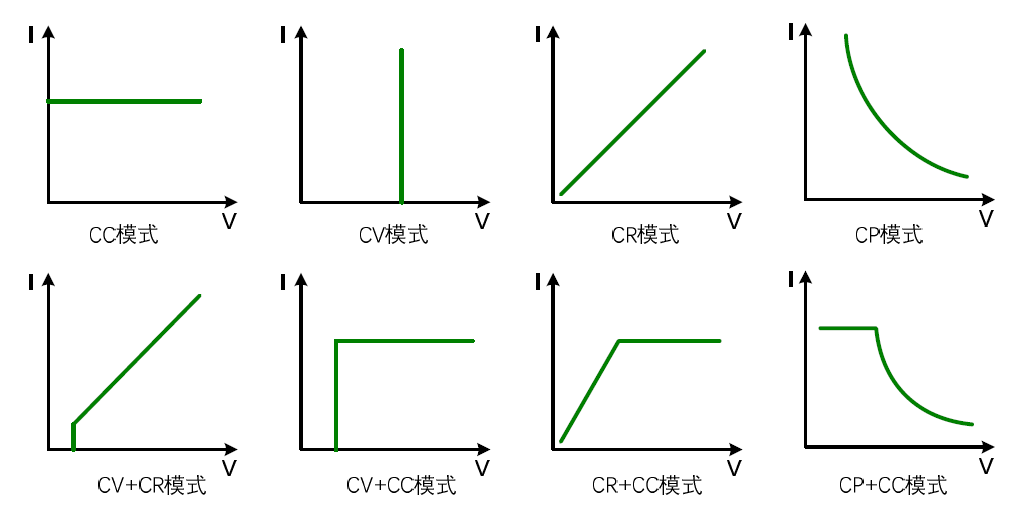

多种工作模式

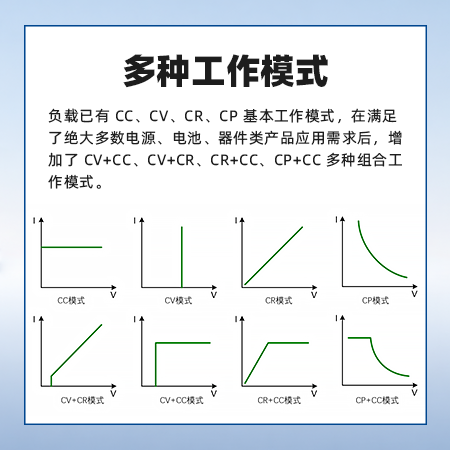

高性能中功率程控直流电子负载已有 CC、CV、CR、CP 基本工作模式，在满足了绝大多数电源、电池、器件类产品应用需求后，增加了 CV+CC、CV+CR、CR+CC、CP+CC 多种组合工作模式，为客户解决充电桩、车载充电器、UPS 等设备，启动电流过流、过冲等问题，用户可根据实际工况选择更适合自己的工作模式完成测试。

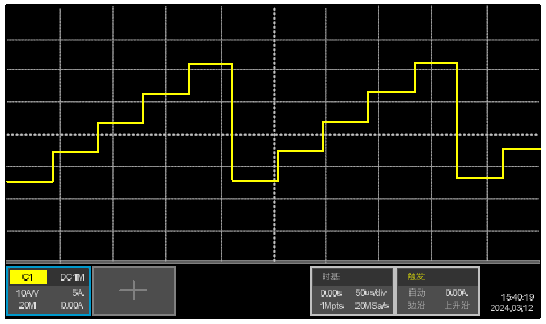

序列、自动测试功能

高性能中功率程控直流电子负载功能支持50个文件，单文件100步，可链接，循环以及工作模式选择，满足用户进行电源、电池等复杂、快速工况模拟。自动测试功能，同样具备50个不同文件，每文件20步，每步可编辑不同工作模式，判断条件，内容以及检测时间等参数，运行后结果在屏幕和复合端口中提供给用户。系统集成和远程控制均可方便使用。

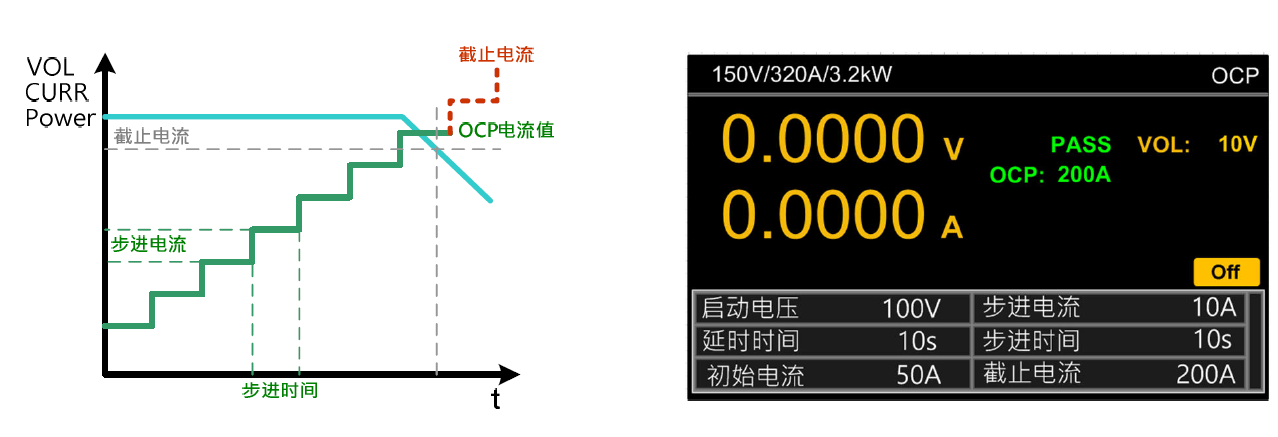

OCP、OPP 测试功能

功率输出设备为保证安全、可靠，通常会设计过流和过功率保护。高性能中功率程控直流电子负载提供设定步进电流，步进时间，步进功率以及判断条件、判断容差来测试过流、过功率保护的有效性及准确性。测试时，负载以恒电流或恒功率模式带载，同时根据用户设定判断条件及容差进行判断，若输出电压或功率未低于截止电压或功率，负载将继续按步进值测试，若输出电压或功率低于截止电压或功率，则停止测试，并将测试结果显示于屏幕。

动态功能、扫频功能

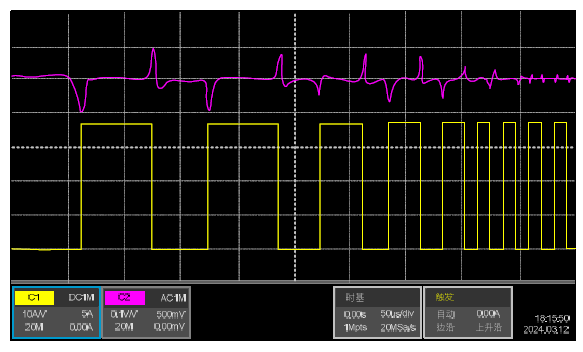

高性能中功率程控直流电子负载提供高达50kHz的可编程动态负载以及动态扫描模式。动态负载模式可配置高/低位值、时间、上升/下降斜率、运行方式等。此模式可测试被测物在负载带载频率变化过程中的峰值电压Vpk+、谷值电压Vpk-，验证电源的动态负载响应能力。

电池放电测试、内阻测试

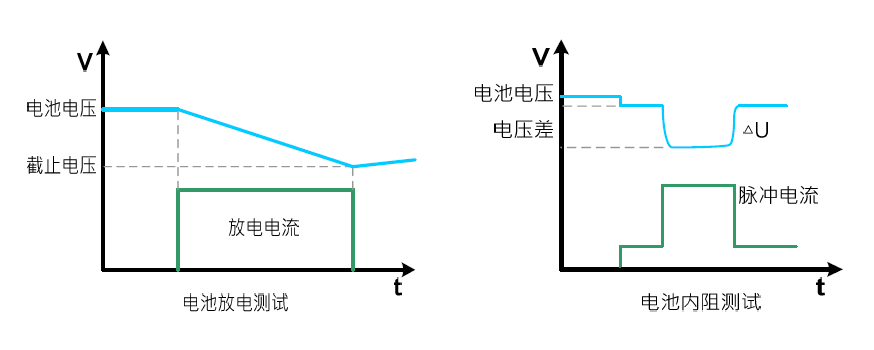

高性能中功率程控直流电子负载为电池放电测试提供了三种工作模式：恒流、恒电阻、恒功率进行稳态放电，同时还可设置截止电压、截止电量、截止时间。功能开启后，电池的放电电量（Ah、Wh），放电时间等信息均可在屏幕上查阅。电池放电测试功能亦可用于超级电容、燃料电池等的放电参数测试。

高性能中功率程控直流电子负载提供的内阻测量功能，在电流改变的瞬间，准确的捕获内阻电位差，从而获得准确，稳定的内阻值。

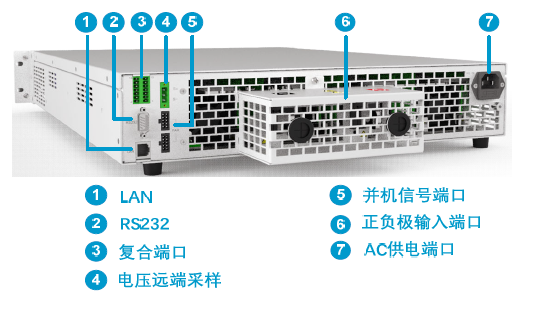

丰富的对外接口

高性能中功率程控直流电子负载具备丰富的远程通讯接口以及模拟、数字控制接口，远程标配 LAN、RS232、RS485 通讯接口，支持Modbus，SCPI 协议（选配 GPIB、USB、 CAN）；模拟接口包括电流监测、电流编程；数字接口包括两路输入，两路输出 IO口，均具备高压隔离能力，以提供设备、人员安全。

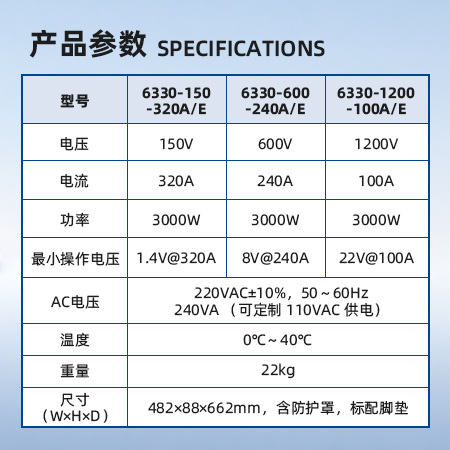

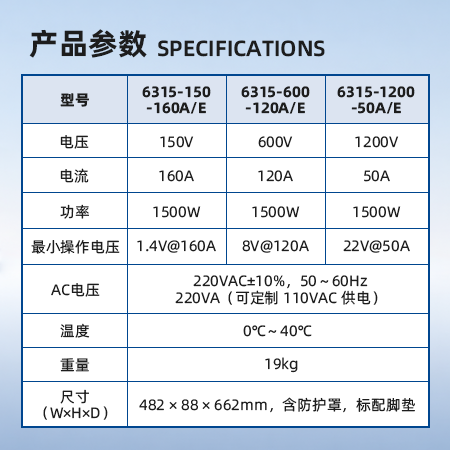

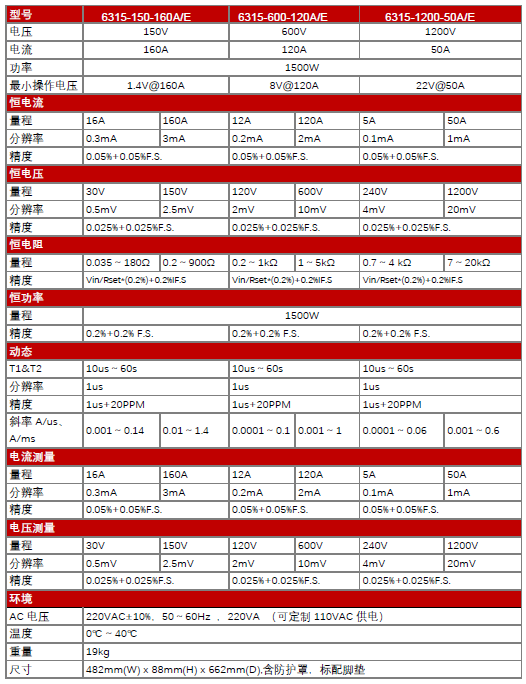

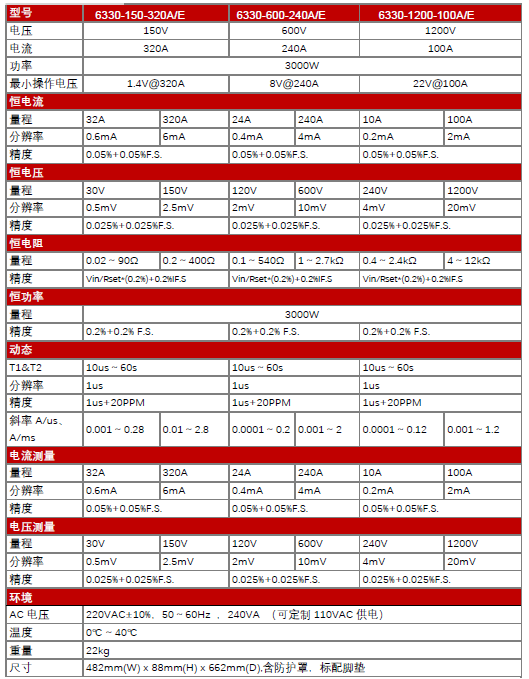

规格参数表
