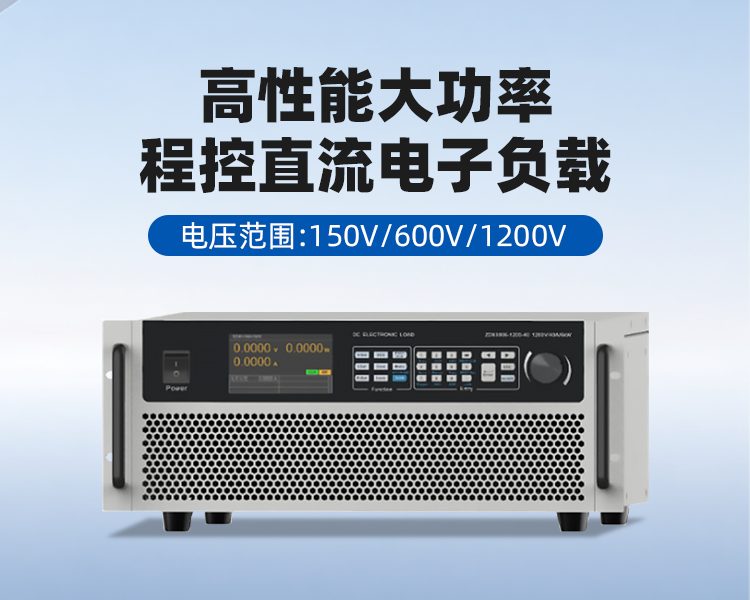

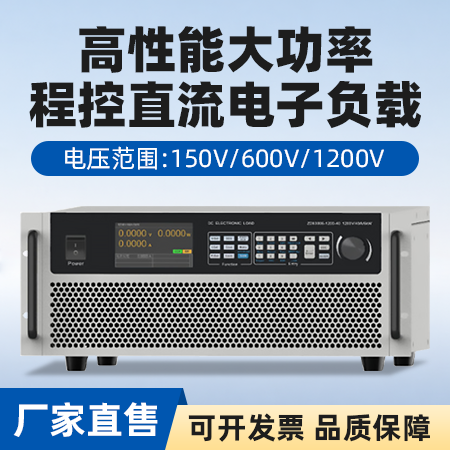

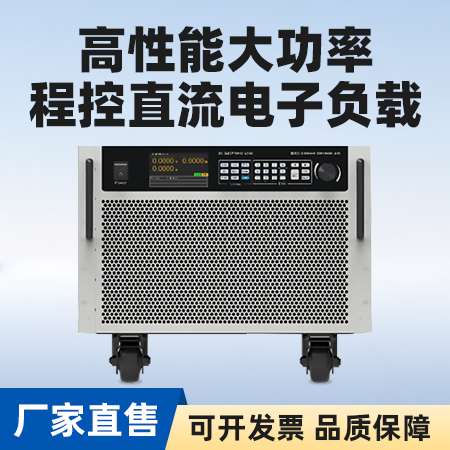

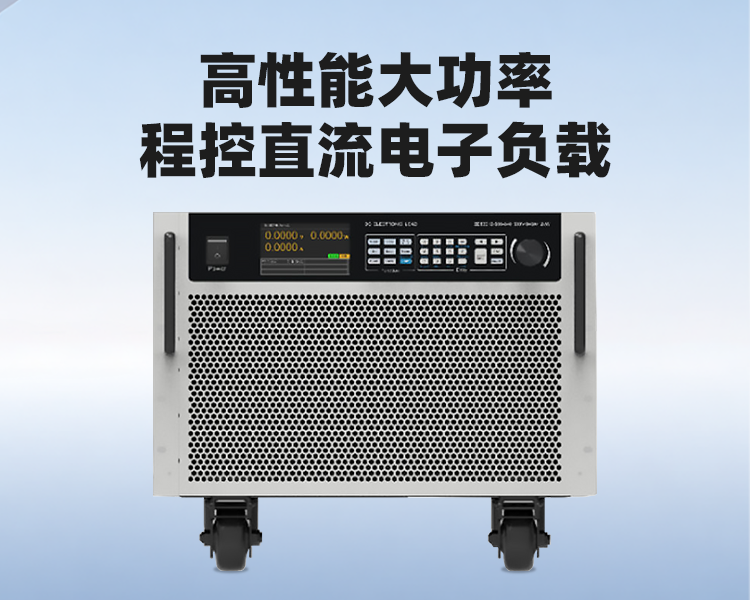

高性能大功率程控直流电子负载

高性能大功率程控直流电子负载是一款高可靠、高密度、高性能直流电子负载，具有150V、600V、1200V三种电压范围，单机密度6kW仅3U高度，功率从4kW可达72kW，支持主从并联，最大功率可扩展至720kW。电压、电流多档量程且拥有1MHz高速采样、控制、捕获能力，可实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us，50kHz 频率范围。多种工作模式，20余种测试功能。除此，还具备丰富的远程通讯、数字、模拟监控接口，均为满足用户的各种负载应用需求而生。

高性能大功率程控直流电子负载广泛应用于动力、燃料电池测试，直流工业、服务器电源，直流充电桩、车载充电机，接触器、继电器等功率电子元器件及其他电力电子产品的设计、验证和生产测试中。

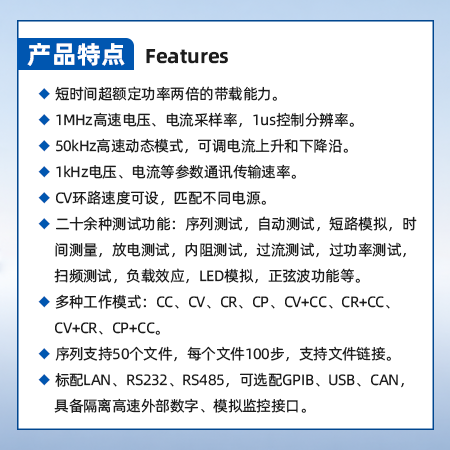

特点

单机输入功率：4kW~72kW，6kW/3U

功率：可扩展至720kW，（其他可定制）

电压范围:150V、600V、1200V

电流范围:0~3080A（其他可定制）

100A/1kW(150V)，70A/1kW（600V）， 40A/1kW(1200V)

电压精度：0.025%F.S.；电流精度：0.05%F.S.

短时间超额定功率两倍的带载能力

1MHz高速电压、电流采样率，1us控制分辨率

50kHz高速动态模式，可调电流上升和下降沿

1kHz电压、电流等参数通讯传输速率

CV环路速度可设，匹配不同电源

二十余种测试功能：序列测试，自动测试，短路模拟，时间测量，放电测试，内阻测试，过流测试，过功率测试，扫频测试，负载效应，LED模拟，正弦波功能等

多种工作模式：CC、CV、CR、CP、CV+CC、 CR+CC、CV+CR、CP+CC

序列支持50个文件，每个文件100步，支持文件链接

标配LAN、RS232、RS485，可选配GPIB、USB、 CAN，具备隔离高速外部数字、模拟监控接口

全方位保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、反接告警等

快速选型表

应用领域

储能及能源领域

燃料电池电堆、锂电池包、铅蓄电池、超级电容、光伏组件、发电机、储能设备测试以及太阳能电池阵列、风能发电虚拟负载模拟等.

汽车电子

大功率 DC-DC 转换器、控制模块、BMS、电器负荷模拟、线束测试、直流充电桩、OBC 车载充电机测试。

电力电子

工业电源、服务器电源、通讯电源、UPS 电源、 A/D、D/D 电源供应器等。

电子器件

接触器、继电器、保险丝、传感器、汽车高压配件。

高功率密

高性能大功率程控直流电子负载采用高功率密度设计，使得标准 19 英寸 3U 机箱功率高达 6kW，体积是传统电子负载的一半，散热性能提高一倍，重量仅是传统电子负载一半 。

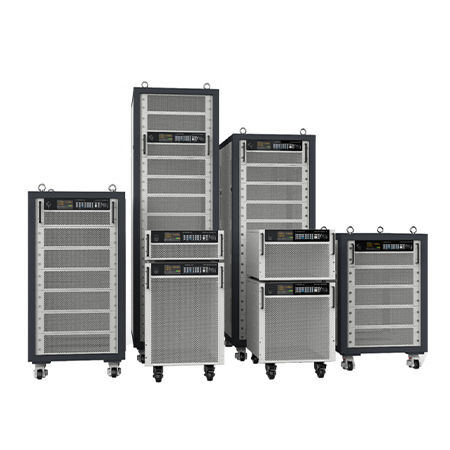

主从并机，灵活配置功率

高性能大功率程控直流电子负载具有主从并联功能，各负载主动均流。支持不同功率、同电压机型并机，用户可轻松并联至 720kW。并机后负载仅需在主机上操作，从机自动分配参数，使用轻松，便捷。

功率倍增

高性能大功率程控直流电子负载具有短时间两倍过功率拉载能力，用户在极限参数测试时，无需按最高点功率值选型，可极大节约成本 。

负载温度35℃以下两倍额定功率时长可达5秒。适用于电机、电池、器件瞬间大功率放电测试抗冲击能力，以及给动力、燃料电池瞬间大功率放电测试等。

序列、自动测试功能

高性能大功率程控直流电子负载支持50个序列文件，单文件100步可链接，循环以及工作模式选择，满足用户进行电源、电池等复杂、快速工况模拟。为提高制造型用户生产效率，节约生产成本，JaBaZ结合客户需求开发了自动测试功能，用户可根据产品需求配置50个不同文件，每个文件20步，每步可编辑不同工作模式，判断条件，内容以及检测时间等参数，运行后结果在屏幕和复合端口中提供给用户，系统集成和远程控制均可方便使用。

动态功能、扫频功能

动态模式是测试电源的动态负载响应以及其他动态特性。JBZ6200系列负载提供高达 50kHz的可编程动态负载以及动态扫描模式。动态负载模式可配置高/低位值、上升/下降斜率、运行方式等。动态扫描模式的电压电流采样率为500kHz，支持线性增、减负载电流频率，最高可达 50kHz。此模式可测试被测物在负载带载频率变化过程中的峰值电压Vp+、谷值电压Vp-，验证电源的动态负载响应能力。

正弦波功能

高性能大功率程控直流电子负载提供了可设正弦波峰值、谷值以及频率的电流带载波形，正弦波频率最高可设置 20kHz。该功能常用于燃料电池分析阻抗使用。

OCP、OPP测试功能

功率输出设备为保证安全、可靠，通常会设计过流和过功率保护。高性能大功率程控直流电子负载可提供用户自行设定步进电流，步进时间，步进功率以及判断条件、判断容差来测试过流、过功率保护的有效性及准确性。测试时，负载以恒电流或恒功率模式带载，同时根据用户设定判断条件及容差进行判断，若输出电压或功率未低于截止电压或功率，负载将继续按步进值测试，若输出电压或功率低于截止电压或功率，则停止测试，并将测试结果显示于屏幕。

电池放电测试、内阻测试

高性能大功率程控直流电子负载为电池放电测试提供了三种工作模式：恒流、恒电阻、恒功率进行稳态放电，同时还可设置截止电压、截止电量、截止时间。功能开启后，电池的放电电量（Ah、Wh），放电时间等信息均可在屏幕上查阅。电池放电测试功能亦可用于超级电容、燃料电池等的放电参数测试。

等效直流内阻（ESR）是衡量电池等电化学类载体能源性能的一个重要技术指标。高性能大功率程控直流电子负载提供的内阻测量功能，在电流改变的瞬间，准确的捕获内阻电位差，从而获得准确，稳定的内阻值。

全方位保护功能

高性能大功率程控直流电子负载提供多种电压、电流、功率硬件保护和软件功能，包括开机的软启动、关机软卸载、电流振荡保护、过电压、过电流、过功率、过温度、限电流、限功率保护等，为防止人员误操作、还配置了电压、电流、功率上下限操作限制，有效保证用户及待测设备的安全运行。

丰富的对外接口

高性能大功率程控直流电子负载具备丰富的远程通讯接口以及模拟、数字控制接口，标配 LAN、RS232、RS485，可选配 GPIB、USB、CAN 通讯接口，支持 Modbus，SCPI 协议，选配 CANOpen 协议；模拟接口包括电流监测、编程；数字接口包括两路输入，两路输出 IO 口，均具备高压隔离能力，以提供设备、人员安全。

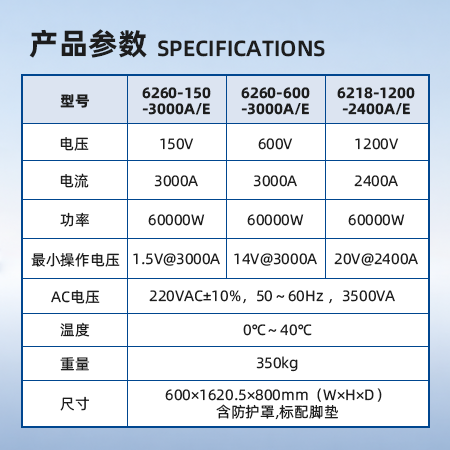

规格参数表
