产品介绍

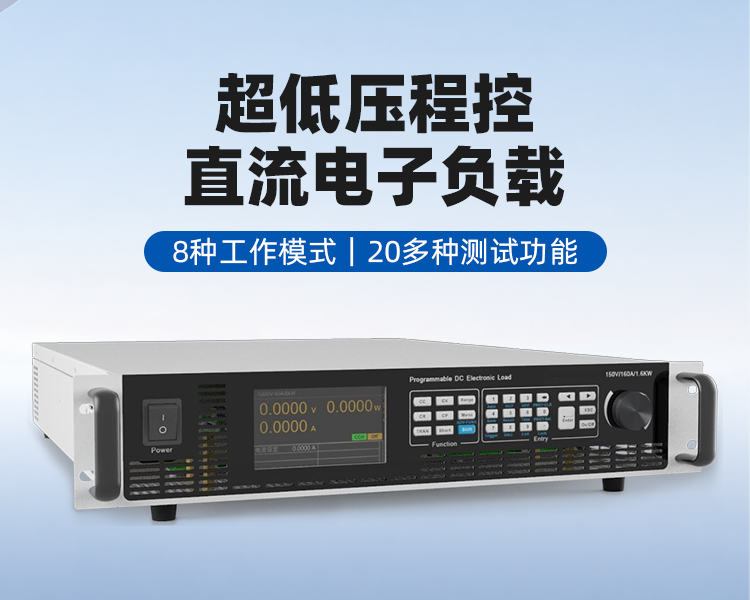

超低压程控直流电子负载是一款小体积、高可靠、超低电压直流电子负载，0~40V电压范围，单机功率400W~6kW。电压、电流、斜率多档位，1MHz高速采样和控制，可轻松实现高精度的测量，快慢兼备的电压、电流控制速度。8种工作模式，20多种测试功能，标配LAN、RS232、RS485，数字、模拟监控口，可选配USB、CAN、GPIB通讯接口等。

超低压程控直流电子负载广泛应用于燃料电池测试、CPU供电测试、老化等低压大电流应用场景。F系列可实现0.2V带载满电流， FZ系列可实现0V带载满电流。

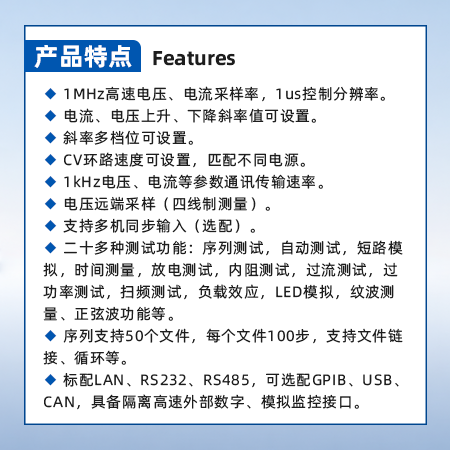

特点

单机输入功率：400W~6kW，可扩展至60kW电压范围:0~40V

电流范围:0~6000A

电压精度：0.025%F.S.，电流精度：0.05%F.S. 1MHz高速电压、电流采样率，1us控制分辨率

电流、电压上升、下降斜率值可设置

斜率多档位可设置

CV环路速度可设置，匹配不同电源

1kHz电压、电流等参数通讯传输速率

电压远端采样（四线制测量）

支持多机同步输入（选配）

多种工作模式：CC、CV、CR、CP、CV+CC、CV+CR、 CR+CC、CP+CC

二十多种测试功能：序列测试，自动测试，短路模拟，时间测量，放电测试，内阻测试，过流测试，过功率测试，扫频测试，负载效应，LED模拟，纹波测量、正弦波功能等。

序列支持50个文件，每个文件100步，支持文件链接、循环等。

标配LAN、RS232、RS485，可选配GPIB、USB、 CAN，具备隔离高速外部数字、模拟监控接口。

全方位保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、反接告警等。

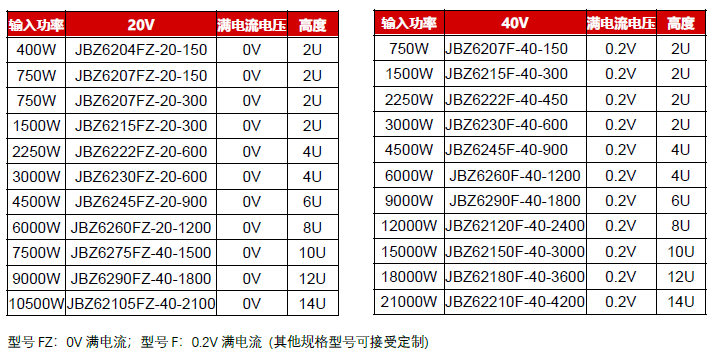

快速选型表

应用领域

CPU供电，功率器件、传感器测试，老化;

燃料电池测试、老化;

电池强制放电测试;

高功率密度

超低压程控直流电子负载采用高功率密度设计，体积是传统电子负载的一半，散热性能提高一倍，重量仅是传统电子负载一半。

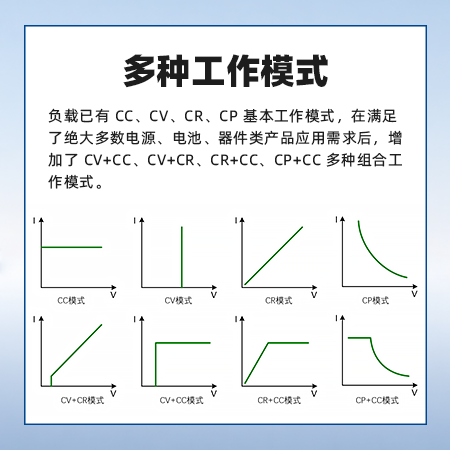

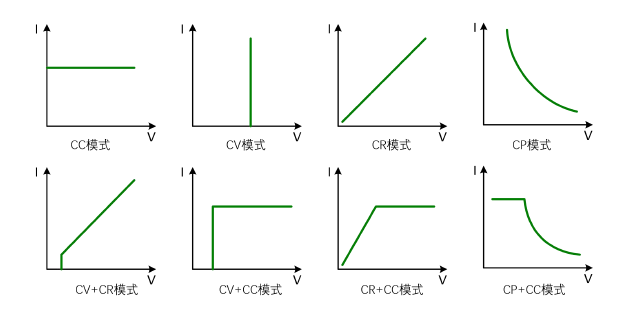

多种工作模式

超低压程控直流电子负载已有 CC、CV、CR、CP 基本工作模式，在满足了绝大多数电源、电池、器件类产品应用需求后，增加了 CV+CC、CV+CR、CR+CC、CP+CC 多种组合工作模式，为客户解决充电桩、车载充电器、UPS 等设备，启动电流过流、过冲等问题，用户可根据实际工况选择更适合自己的工作模式完成测试。

序列、自动测试功能

超低压程控直流电子负载序列功能支持 50 个文件，单文件100 步，可链接，循环以及工作模式选择，满足用户进行电源、电池等复杂、快速工况模拟。自动测试功能，同样具备 50 个不同文件，每文件 20 步，每步可编辑不同工作模式，判断条件，内容以及检测时间等参数，运行后结果在屏幕和复合端口中提供给用户。系统集成和远程控制均可方便使用。

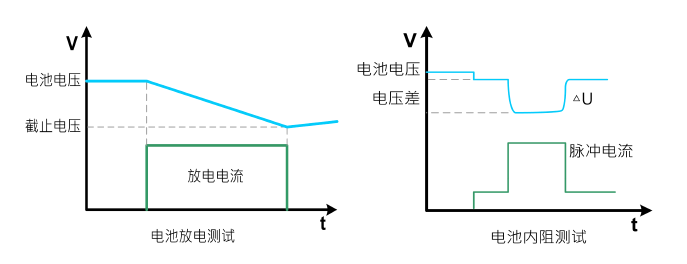

电池放电测试、内阻测试

超低压程控直流电子负载为电池放电测试提供了三种工作模式：恒流、恒电阻、恒功率进行稳态放电，同时还可设置截止电压、截止电量、截止时间。功能开启后，电池的放电电量（Ah、Wh），放电时间等信息均可在屏幕上查阅。电池放电测试功能亦可用于超级电容、燃料电池等的放电参数测试。

超低压程控直流电子负载提供的内阻测量功能，在电流改变的瞬间，准确的捕获内阻电位差，从而获得准确，稳定的内阻值。

正弦波功能

超低压程控直流电子负载提供了可设正弦波峰值、谷值以及频率的电流带载波形该功能，方便用户应用于燃料电池的测试。

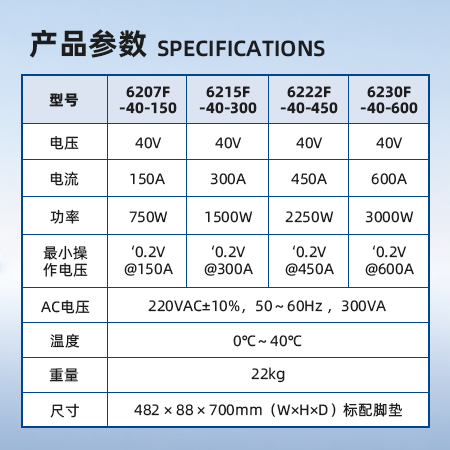

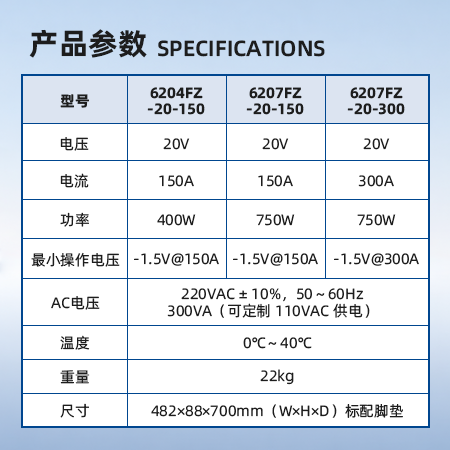

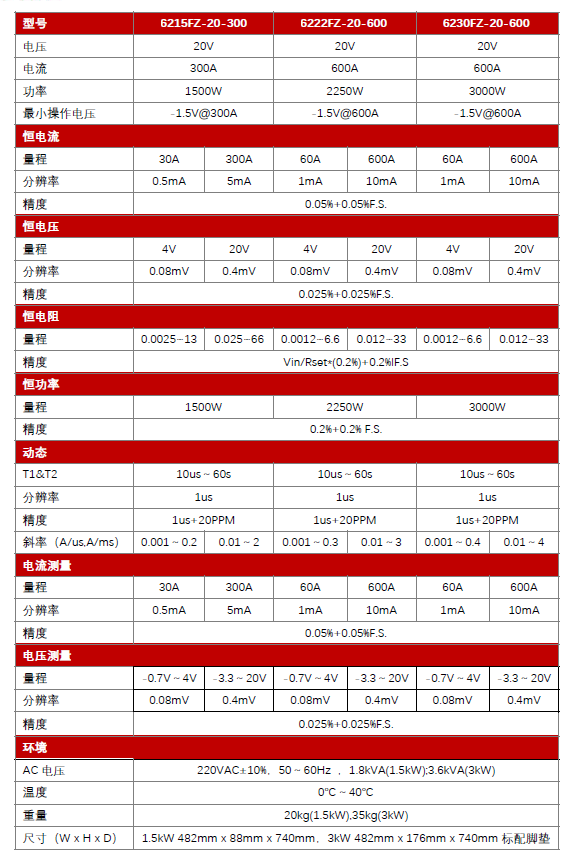

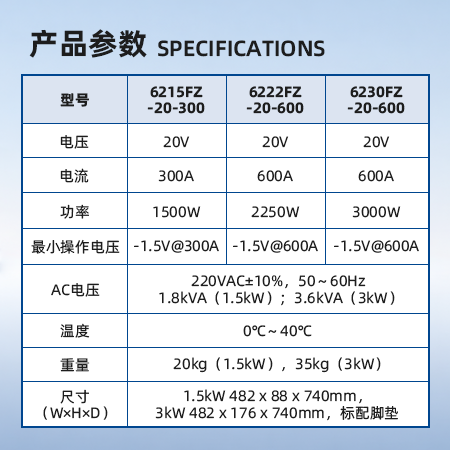

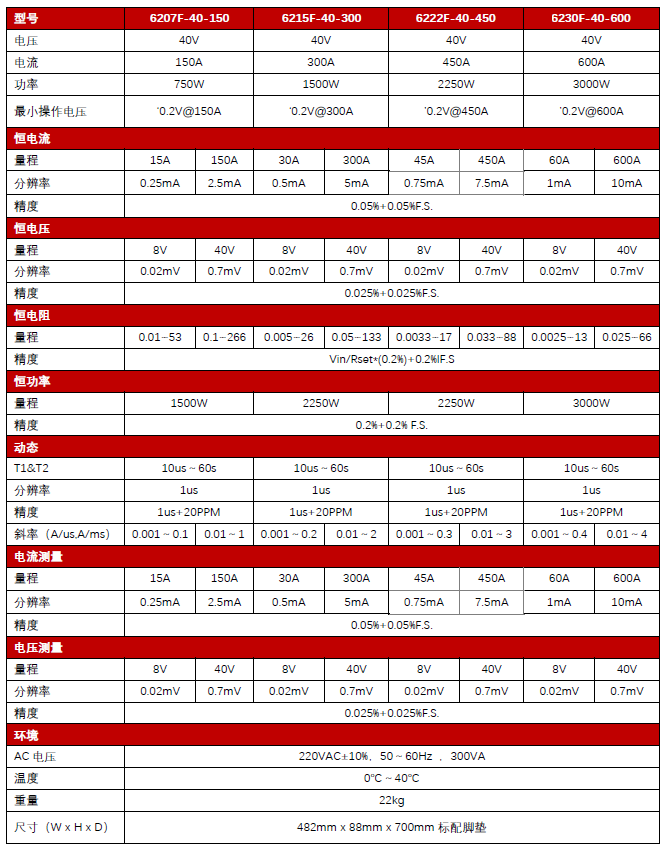

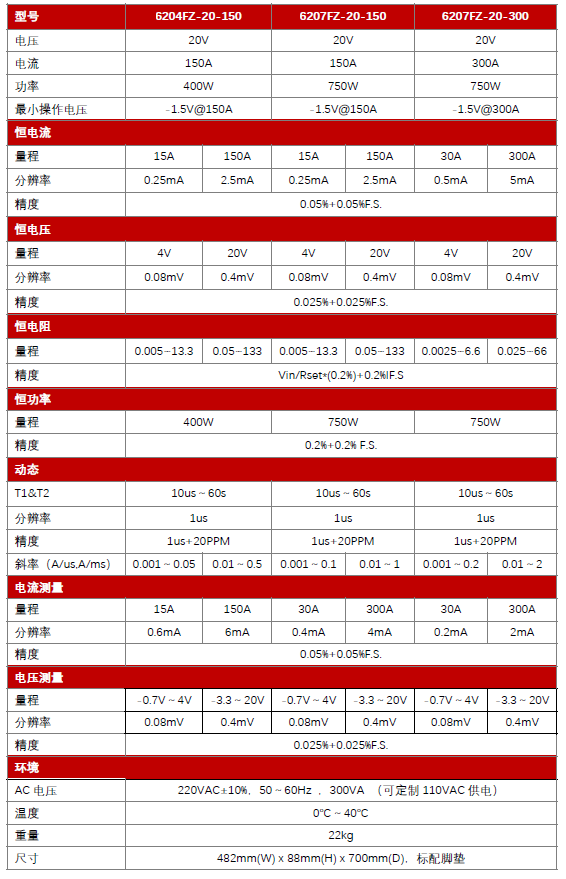

规格参数表
